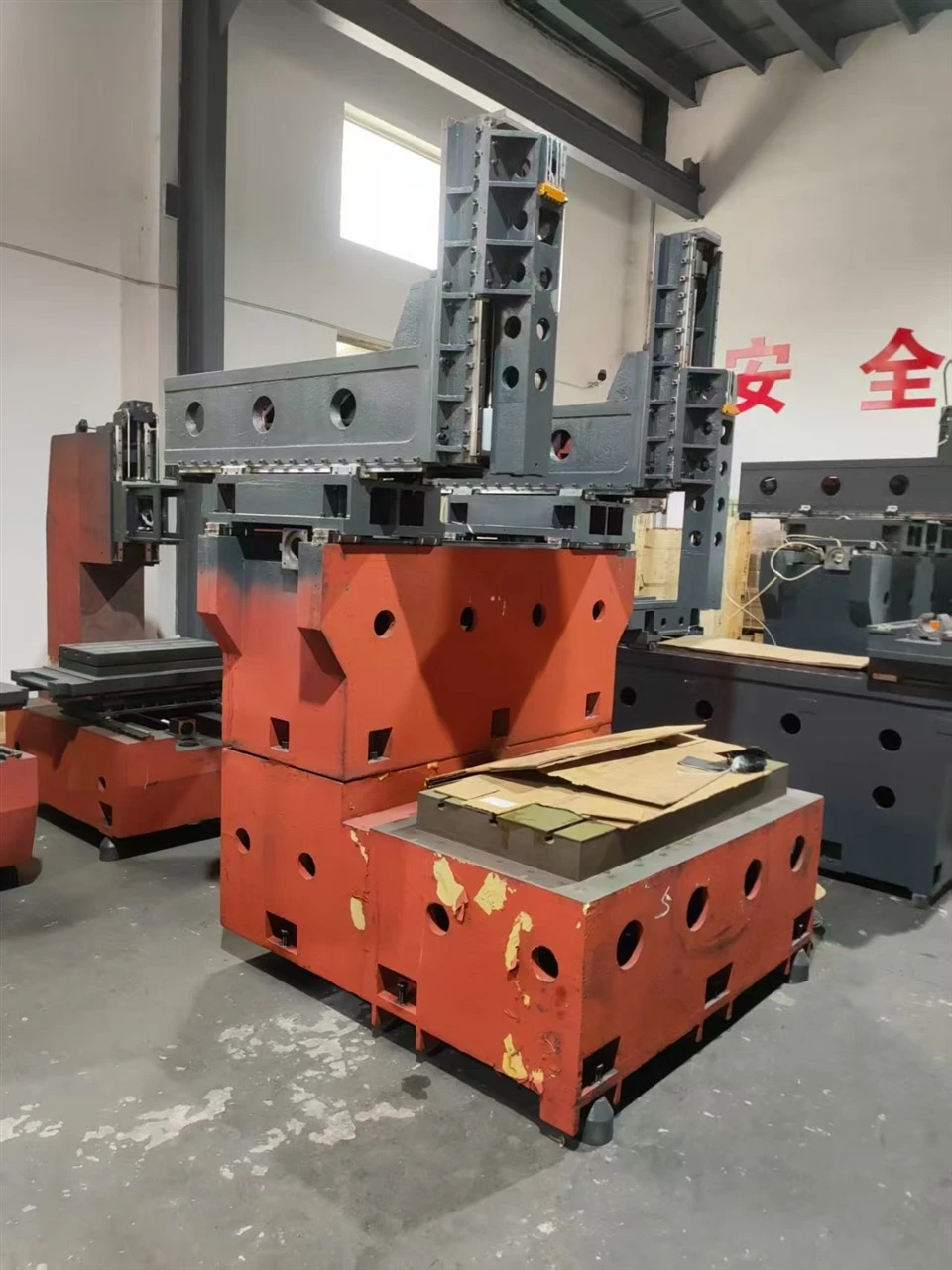

Veľký hĺbiaci stroj s dvojitou hlavou-CNC EDM

Elektroerozívna rezačka CNC s veľkou dvojitou-hlavou je navrhnutá pre veľké dutiny foriem, ťažké nástroje a aplikácie EDM s vysokým-záťažom. K dispozícii v CNC180R a CNC200R, séria obsahuje pracovné stoly až do 2500 × 1000 mm, X/Y/Z pojazd až do 1400 × 800 × 600 mm a podporuje obrobky až do 18 000 kg. S absolútnou-hodnotou AC servoriadenia, uzavretým{14}}cyklom CNC napájacieho zdroja,{15}}vypínacej pamäte a-vysokorýchlostnej zbernicovej komunikácie poskytuje stabilné a presné obrábanie pri výrobe veľkých a zložitých foriem.

Zaslať požiadavku

Vlastnosti stroja

Základný stroj na EDM s jednoduchým-hĺbkovým hĺbením s jednoduchou a praktickou konštrukciou.
Dvere pracovnej nádrže využívajú pneumatický systém riadenia zdvíhania.
Každá os je poháňaná a riadená servomotorom na striedavý prúd absolútnej{0}}hodnoty, pričom nie sú potrebné žiadne mechanické koncové spínače.
K dispozícii je funkcia-vypínania pamäte. Po opätovnom spustení môže obrábanie pokračovať z miesta, kde bolo prerušené napájanie, bez návratu do mechanického nulového bodu.
Vybavený vysoko presným{0}}uzavretým{1}}systémom CNC riadenia a napájaním pre stabilné a presné obrábanie.
Pohon osi aj riadenie vybíjania využívajú vysokorýchlostnú{0}}komunikáciu s uzavretou zbernicou{1}}pre rýchlejší prenos údajov a lepšiu odozvu systému.
Pre rôzne materiály a požiadavky na spracovanie sú podporované viaceré riadiace slučky obrábania.

Špecifikácie
Položka	Jednotka	CNC180R	CNC200R
Veľkosť pracovného stola	mm	2000×1000	2500×1000
Cestovanie X, Y, Z	mm	1200×700×500 (dvojitá-hlava)	1400×800×600 (dvojitá-hlava)
Maximálna vzdialenosť medzi pripojovacou doskou elektródy-a nositeľnou jednotkou	mm	1300	1400
Max. hmotnosť obrobku	kg	18000	18000
Max. hmotnosť elektródy	kg	200	200
Vnútorný rozmer nádrže na pracovnú kvapalinu	mm	3500×1750×850	3500×1800×850
Max. hladina kvapaliny v nádrži na pracovnú kvapalinu	mm	800	800
Hmotnosť hlavného stroja	kg	14000	17000
Celkový rozmer (D×Š×V)	mm	4000×4800×3800	4650×5110×3900
Celková kapacita nádrže na pracovný olej	L	1500	1500
Maximálny obrábací prúd	A	50	50
Maximálna rýchlosť spracovania	mm³/min	400	400
Minimálna spotreba elektród	%	Menšie alebo rovné 0,3	Menšie alebo rovné 0,3
Optimálna presnosť povrchu	μm	Menšie alebo rovné 0,2	Menšie alebo rovné 0,2
Vstupný výkon	KVA	9	9
