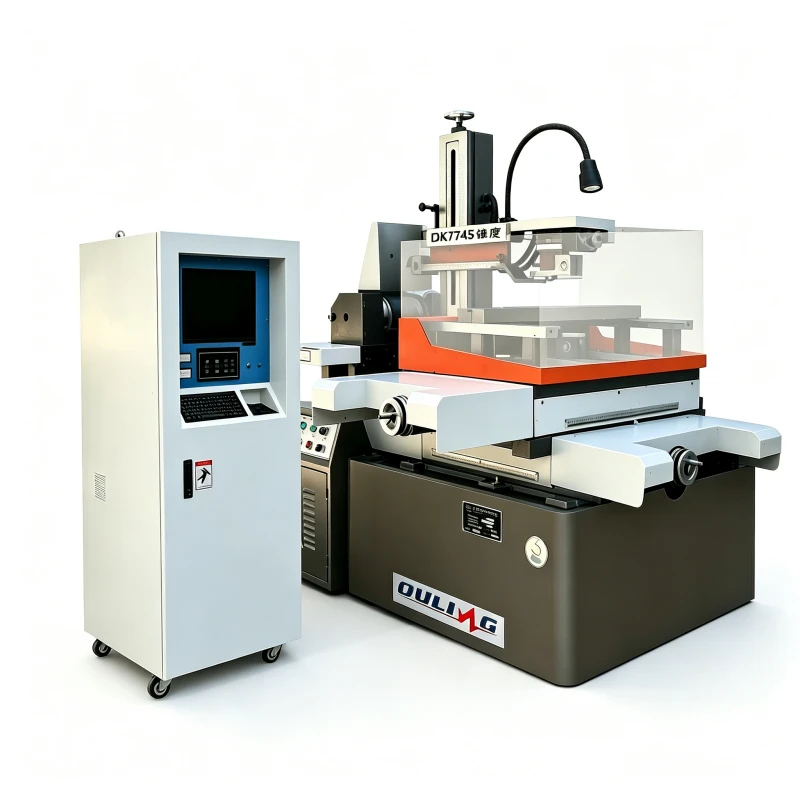

EDM s jednoduchým rezným drôtom DK7745 je navrhnutý pre väčšie vodivé obrobky, komponenty foriem a presné nástroje. Je vybavený pracovným stolom s rozmermi 570 × 810 mm, X/Y zdvihom 450 × 550 mm, U/V zdvihom 60 × 60 mm a podporuje obrobky s hrúbkou až 400 mm a hmotnosťou 450 kg. S presnosťou polohovania ±0,03 mm, presnosťou opakovaného polohovania ±0,005 mm a molybdénovým drôtom 0,10–0,25 mm poskytuje DK7745 stabilný rezný výkon pre výrobu foriem, nástroje a všeobecné presné aplikácie drôtového EDM.
| Mechanická špecifikácia | DK7745 | |
| Veľkosť pracovného stola | 570 * 810 mm | |
| Pohyb osi X/Y | 450 * 550 mm | |
| Pohyb U/V osi | 60*60 mm | |
| Pohyb po osi Z | 360 mm | |
| Max. hrúbka obrobku | 400 mm | |
| Max. hmotnosť obrobku | 450 kg | |
| Hmotnosť tela stroja | 1500 kg | |
| Plocha podlahy karosérie stroja | 1600*1240*1400mm | |
| Technický parameter | ||
| Max. uhol skosenia/hrúbka | ±6 stupňov / ±15 stupňov /±30 stupňov /80 mm | |
| Max. rýchlosť obrábania | 150 mm²/min | |
| Max. rýchlosť podávania drôtu | 1~11,4 m/s (nastaviteľná frekvencia) | |
| Presnosť polohovania | ±0,03 mm | |
| Opakovaná presnosť polohovania | ±0,005 mm | |
| Optimálna presnosť obrábania | ±0,008 mm | |
| Optimálna drsnosť povrchu | 2.5μm | |
| Priemer molybdénového drôtu | 0,10 až 0,25 mm | |
| Napájanie | 3 fázy/380V/50Hz | |
| Spotreba energie | 3 kVA | |
| Štandardná konfigurácia | ||
| Osové spojenie | Súbežná os XYUV | |
| Typ vodiacej lišty | V-tvrdená koľajnica | |
| Režim pohonu osi XY | Krokový motor | |
| Centrálny mazací systém | manuálna / automatická | |
| Kapacita dielektrickej nádrže | 40 L | |
| Ovládač | Vertikálna ovládacia skriňa | |
| Softvérová platforma | Windows XP | |
| Riadiaci systém | Auto{0}}cut/ Win{1}}cut/X8/HL | |
| Zobrazenie jazyka | čínština/angličtina/ruština | |
| Monitor | 17" LCD | |
| Digitálny odčítací displej | DRO os XY (5μm) | |
| CNC inštruktáž | Štandardný ISO kód | |
| Typ prevodovky | USB/LAN | |
