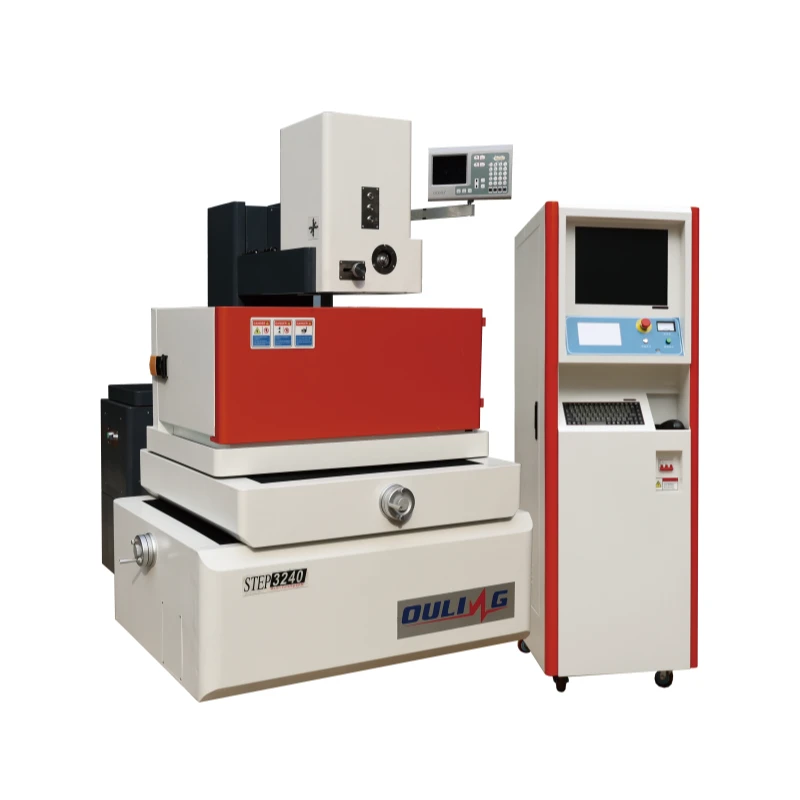

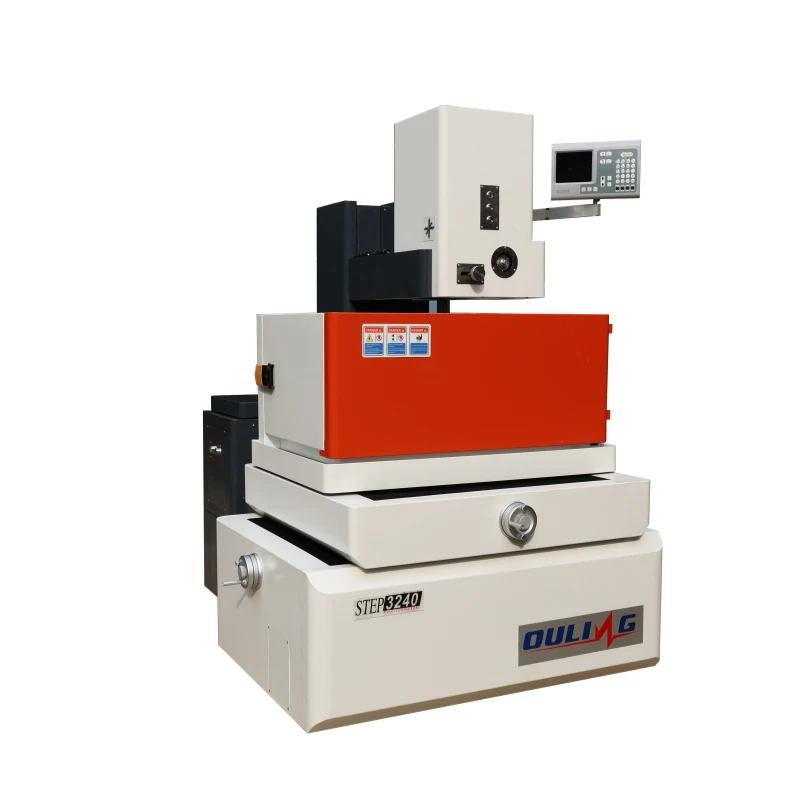

Precízny stredorýchlostný drôt EDM OL400CT je určený na presné rezanie malých-až{2}}stredne vodivých obrobkov vyžadujúcich stabilnú presnosť a jemnú kvalitu povrchu. Je vybavený pracovným stolom s rozmermi 470 × 740 mm, X/Y zdvihom 320 × 400 mm, U/V zdvihom 60 × 60 mm a podporuje obrobky s hrúbkou až 300 mm a hmotnosťou 300 kg. S presnosťou polohovania ±0,01 mm, presnosťou opakovaného polohovania ±0,003 mm, optimálnou presnosťou obrábania ±0,004 mm a drsnosťou povrchu až do Ra 1,0 μm je OL400CT vhodný pre presné formy, nástroje a vysoko presné aplikácie drôtového EDM rezania.
| Mechanická špecifikácia | OL400CT | |
| Veľkosť pracovného stola | 470 * 740 mm | |
| Pohyb osi X/Y | 320 * 400 mm | |
| Pohyb U/V osi | 60*60 mm | |
| Pohyb po osi Z | 280 mm | |
| Max. hrúbka obrobku | 300 mm | |
| Max. hmotnosť obrobku | 300 kg | |
| Hmotnosť tela stroja | 1680 kg | |
| Plocha podlahy karosérie stroja | 1600*1200*2000 mm | |
| Technický parameter | ||
| Max. uhol skosenia/hrúbka | ±6 stupňov / ±15 stupňov /±30 stupňov /80 mm | |
| Max. rýchlosť obrábania | 200 mm²/min | |
| Max. rýchlosť podávania drôtu | 1~11,4 m/s (nastaviteľná frekvencia) | |
| Presnosť polohovania | ±0,01 mm | |
| Opakovaná presnosť polohovania | ±0,003 mm | |
| Optimálna presnosť obrábania | ±0,004 mm | |
| Optimálna drsnosť povrchu | Ra 1,0 μm | |
| Priemer molybdénového drôtu | 0,10 až 0,25 mm | |
| Napájanie | 3 fázy/380V/50Hz | |
| Spotreba energie | 3 kVA | |
| Štandardná konfigurácia | ||
| Osové spojenie | Súbežná os XYUV | |
| Vodiaca lišta | Lineárne vedenie | |
| Pohon osi XYUV | Krokový motor/servomotor | |
| Pohon osi Z | Hybridný motor | |
| Centrálny mazací systém | Automaticky | |
| Kapacita dielektrickej nádrže | 110 L | |
| Ovládač | Vertikálna ovládacia skriňa | |
| Softvérová platforma | Okno XP/Okno 7 | |
| Riadiaci systém | Auto{0}}cut/ Win{1}}cut/X8 | |
| Zobrazenie jazyka | čínština/angličtina/ruština | |
| Monitor | 17" LCD | |
| Digitálny odčítací displej | DRO os XY (5μm) | |
| CNC inštruktáž | Štandardný ISO kód | |
| Typ prevodovky | USB/LAN | |
