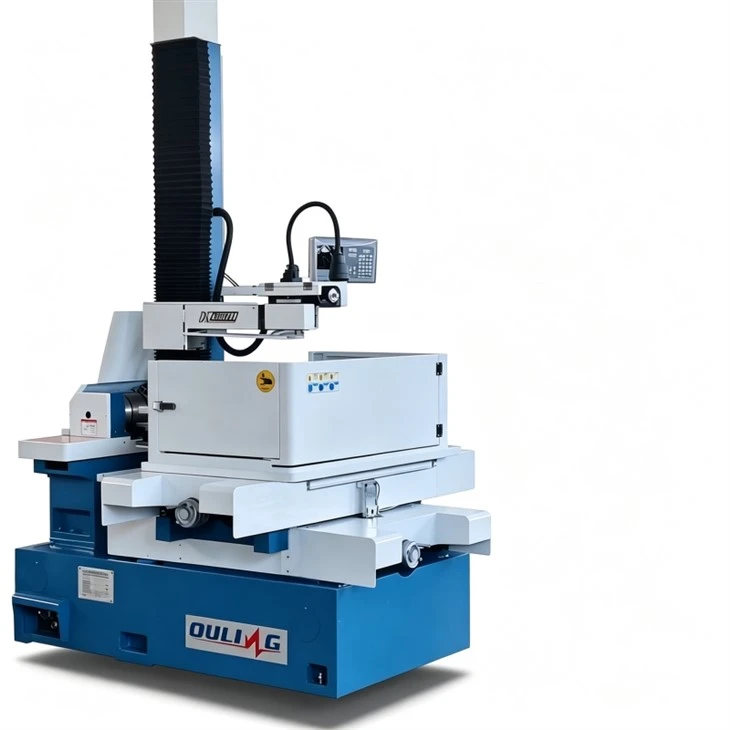

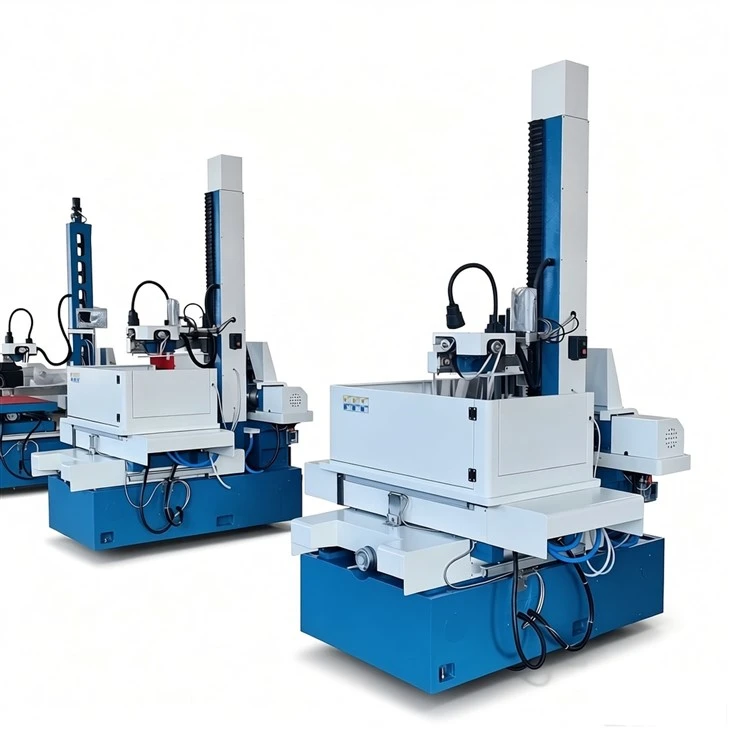

EDM viacnásobné rezanie drôtom OL5580FM je určené pre stredné-až{2}}veľké vodivé obrobky, ktoré vyžadujú vyššiu presnosť obrábania a zlepšenú povrchovú úpravu prostredníctvom viacnásobného-obrábania rezov. Je vybavený pracovným stolom s rozmermi 700 × 1040 mm, X/Y zdvihom 550 × 800 mm, U/V zdvihom 60 × 60 mm a podporuje obrobky s hrúbkou až 550 mm a hmotnosťou 800 kg. S presnosťou polohovania ±0,015 mm, presnosťou opakovaného polohovania ±0,003 mm, optimálnou presnosťou obrábania ±0,005 mm a drsnosťou povrchu do 1,2 μm je OL5580FM vhodný pre presné formy, nástroje a aplikácie drôtového EDM rezania s vyššou-presnosťou.
| Mechanická špecifikácia | OL5580FM | |
| Veľkosť pracovného stola | 700*1040 mm | |
| Pohyb osi X/Y | 550 * 800 mm | |
| Pohyb U/V osi | 60*60 mm | |
| Pohyb osi Z | 500 mm | |
| Max. hrúbka obrobku | 550 mm | |
| Max. hmotnosť obrobku | 800 kg | |
| Hmotnosť tela stroja | 2100 kg | |
| Plocha podlahy karosérie stroja | 1950×1550×2200 mm | |
| Technický parameter | ||
| Max. uhol skosenia/hrúbka | ±6 stupňov / ±15 stupňov /±30 stupňov /80 mm | |
| Max. rýchlosť obrábania | 150 mm²/min | |
| Max. rýchlosť podávania drôtu | 1~11,4 m/s (nastaviteľná frekvencia) | |
| Presnosť polohovania | ±0,015 mm | |
| Opakovaná presnosť polohovania | ±0,003 mm | |
| Optimálna presnosť obrábania | ±0,005 mm | |
| Optimálna drsnosť povrchu | 1.2μm | |
| Priemer molybdénového drôtu | 0,10 až 0,25 mm | |
| Napájanie | 3 fázy/380V/50Hz | |
| Spotreba energie | 3 kVA | |
| Štandardná konfigurácia | ||
| Osové spojenie | Súbežná os XYUV | |
| Typ vodiacej lišty | Lineárne vedenie | |
| Režim pohonu osi XY | Krokový motor/servomotor | |
| Centrálny mazací systém | automatické | |
| Kapacita dielektrickej nádrže | 40 L | |
| Ovládač | Vertikálna ovládacia skriňa | |
| Softvérová platforma | Windows XP | |
| Riadiaci systém | Auto{0}}cut/ Win{1}}cut/X8/HL | |
| Zobrazenie jazyka | čínština/angličtina/ruština | |
| Monitor | 17" LCD | |
| Digitálny odčítací displej | DRO os XY (5μm) | |
| CNC inštruktáž | Štandardný ISO kód | |
| Typ prevodovky | USB/LAN | |
