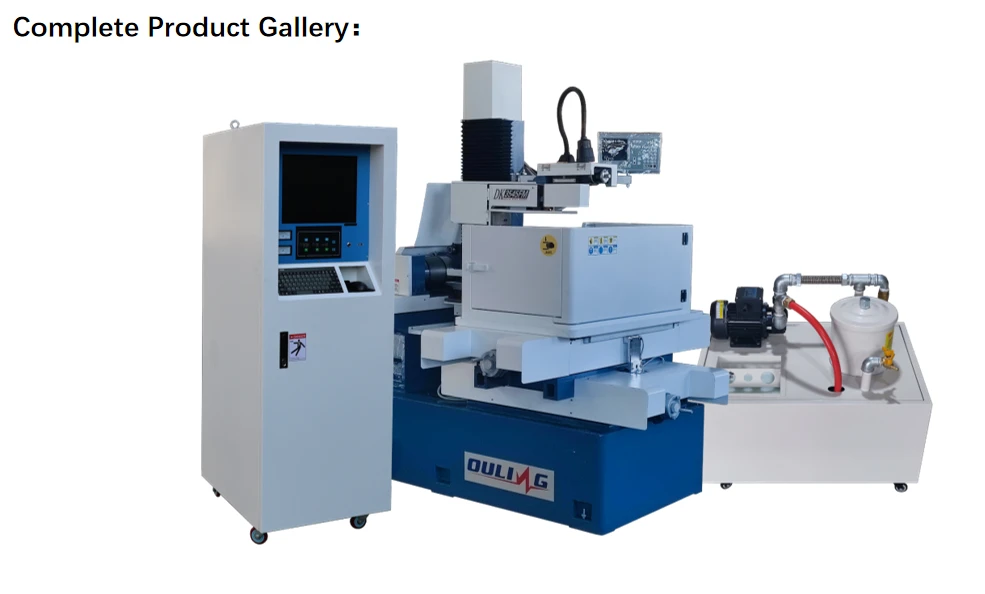

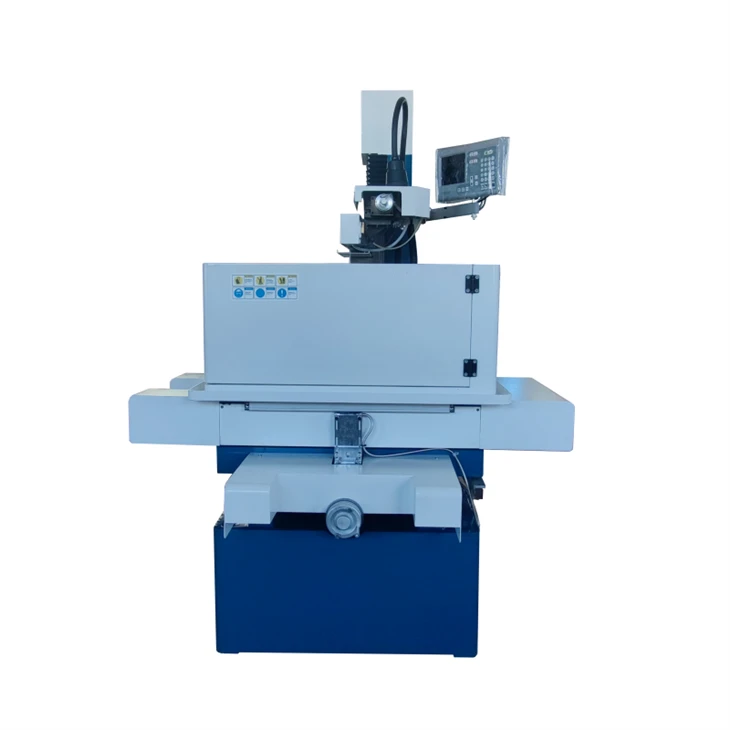

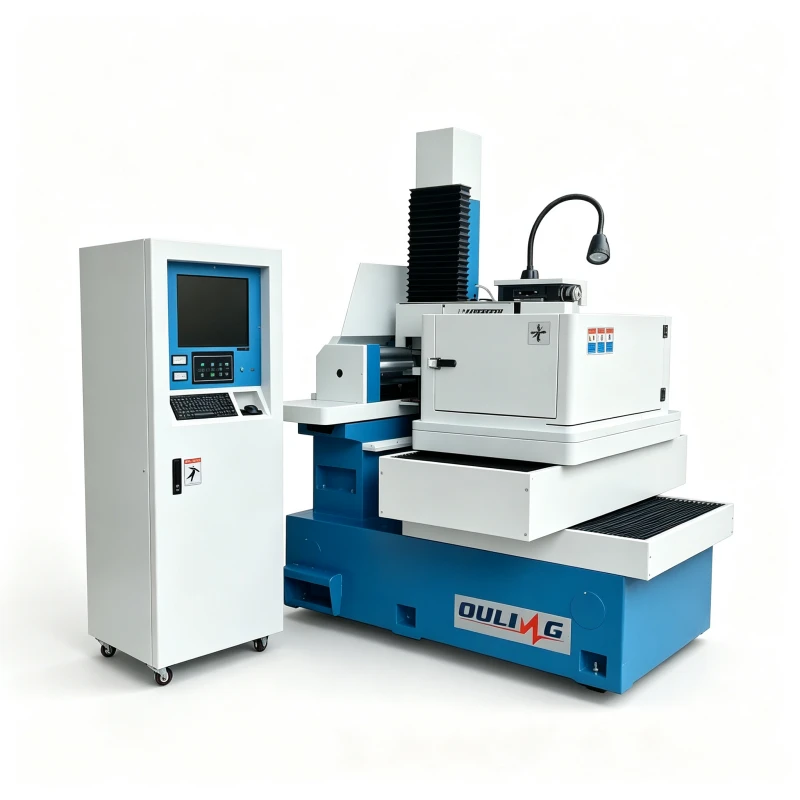

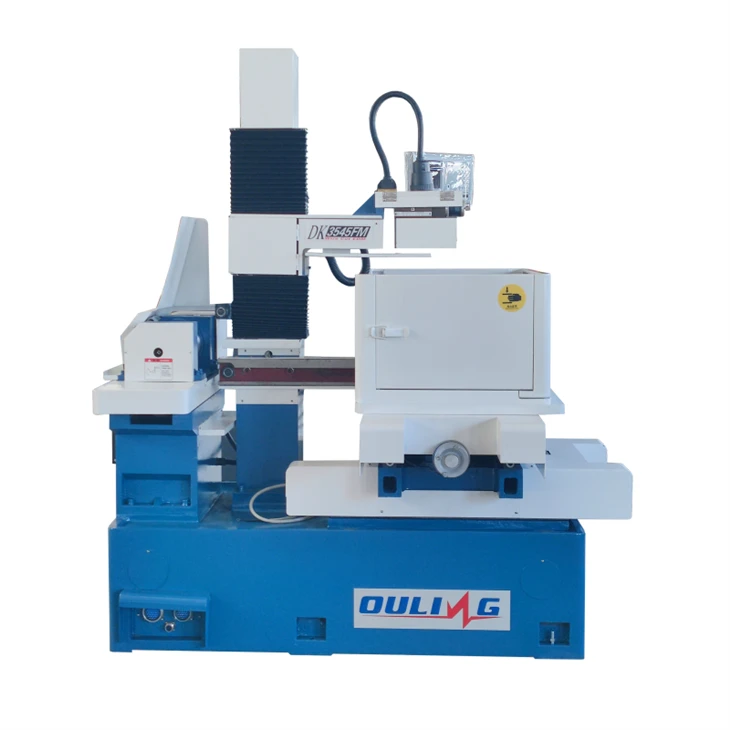

Elektroerozívna rezačka OL3545FS Single Cutting Wire Cut EDM je navrhnutá pre malé-až{2}}stredne vodivé obrobky vyžadujúce zvýšenú presnosť rezania a stabilný výkon obrábania. Je vybavený pracovným stolom s rozmermi 420 × 710 mm, X/Y zdvihom 350 × 450 mm, U/V zdvihom 60 × 60 mm a podporuje obrobky s hrúbkou až 500 mm a hmotnosťou 300 kg. S presnosťou polohovania ±0,02 mm, presnosťou opakovaného polohovania ±0,004 mm a optimálnou drsnosťou povrchu 2,0 μm je OL3545FS vhodný pre presné formy, nástroje a všeobecné aplikácie rezania drôtom EDM.
| Mechanická špecifikácia | OL3545FS | |
| Veľkosť pracovného stola | 420 * 710 mm | |
| Pohyb osi X/Y | 350 * 450 mm | |
| Pohyb U/V osi | 60*60 mm | |
| Pohyb po osi Z | 460 mm | |
| Max. hrúbka obrobku | 500 mm | |
| Max. hmotnosť obrobku | 300 kg | |
| Hmotnosť tela stroja | 1200 kg | |
| Plocha podlahy karosérie stroja | 1500 × 1100 × 1850 mm | |
| Technický parameter | ||
| Max. uhol skosenia/hrúbka | ±6 stupňov / ±15 stupňov /±30 stupňov /80 mm | |
| Max. rýchlosť obrábania | 150 mm²/min | |
| Max. rýchlosť podávania drôtu | 1~11,4 m/s (nastaviteľná frekvencia) | |
| Presnosť polohovania | ±0,02 mm | |
| Opakovaná presnosť polohovania | ±0,004 mm | |
| Optimálna presnosť obrábania | ±0,006 mm | |
| Optimálna drsnosť povrchu | 2.0μm | |
| Priemer molybdénového drôtu | 0,10 až 0,25 mm | |
| Napájanie | 3 fázy/380V/50Hz | |
| Spotreba energie | 3 kVA | |
| Štandardná konfigurácia | ||
| Osové spojenie | Súbežná os XYUV | |
| Typ vodiacej lišty | V-tvrdená koľajnica | |
| Režim pohonu osi XY | Krokový motor | |
| Centrálny mazací systém | manuálna / automatická | |

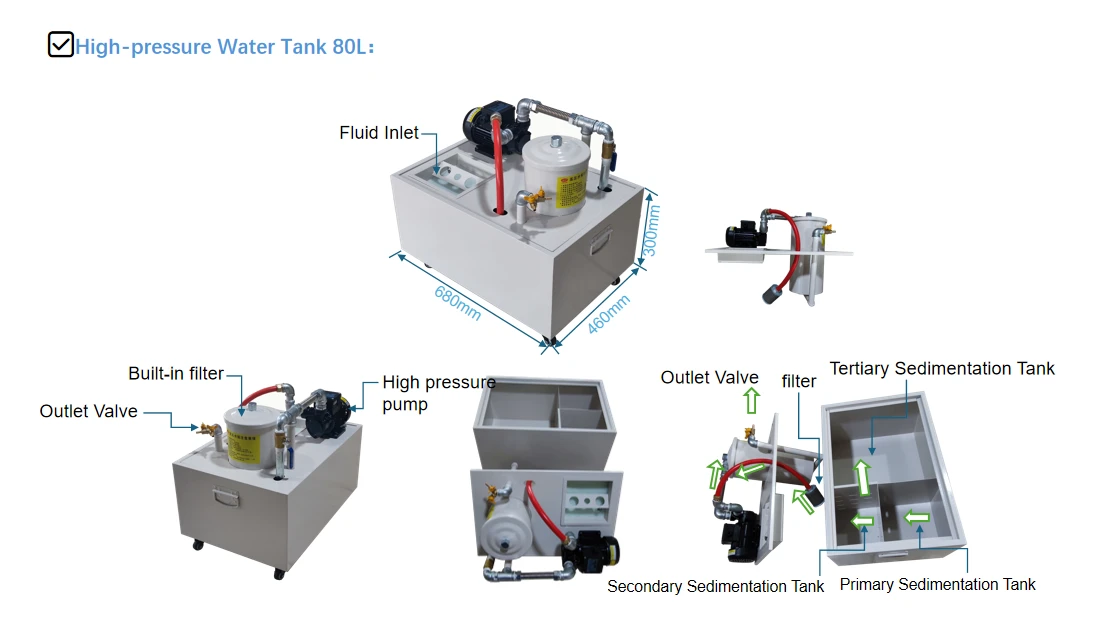

| Kapacita dielektrickej nádrže | 40 L | |

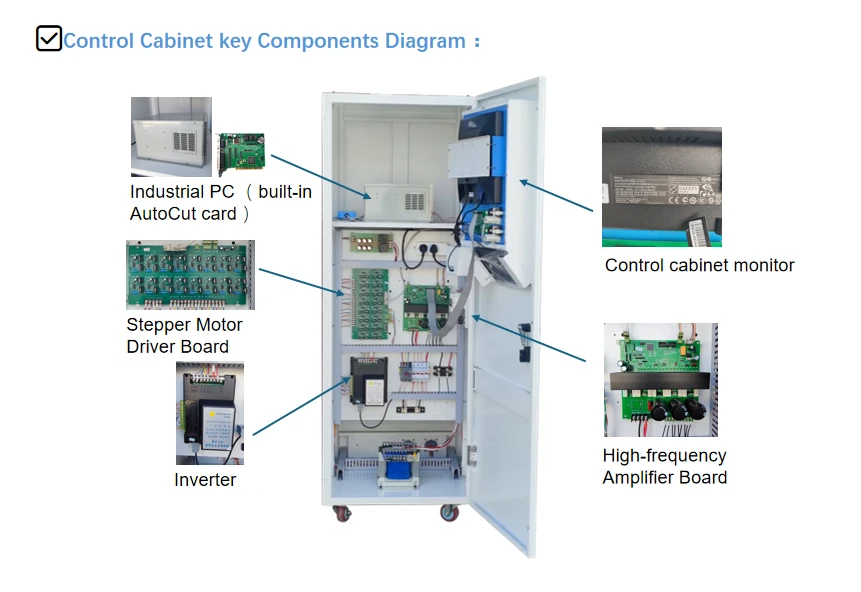

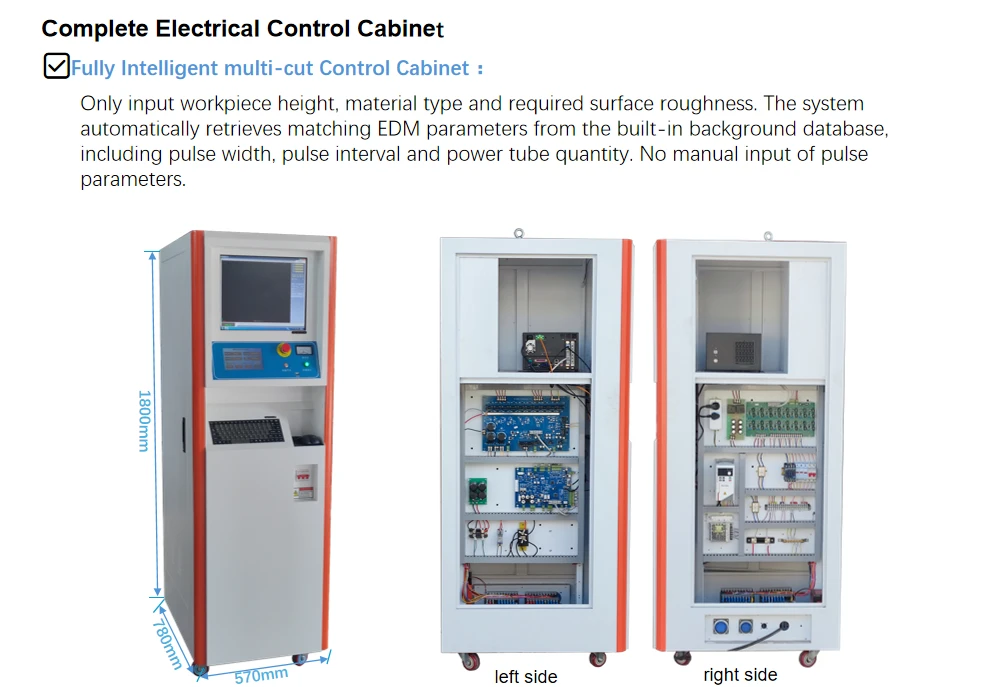

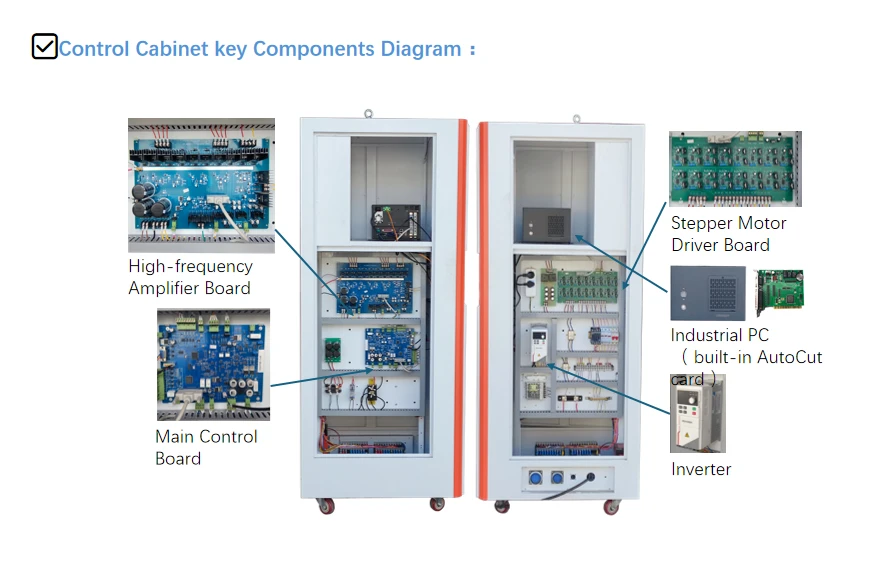

| Ovládač | Vertikálna ovládacia skriňa | |
| Softvérová platforma | Windows XP | |

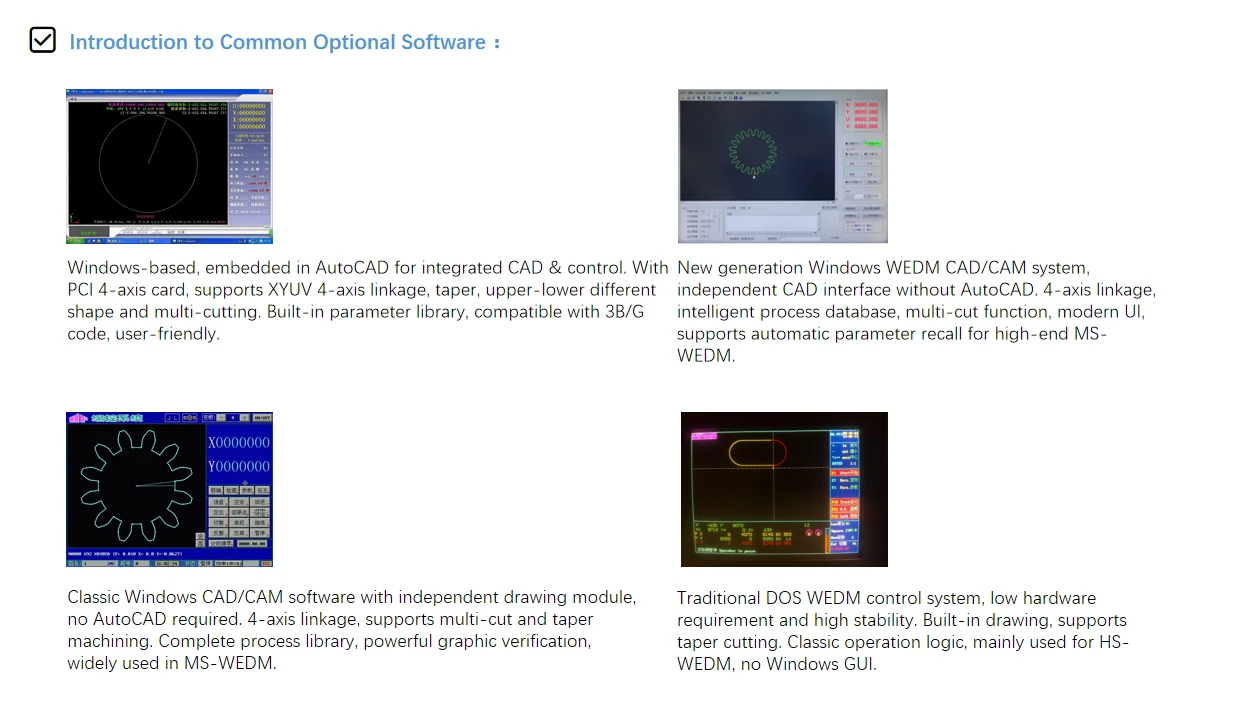

| Riadiaci systém | Auto{0}}cut/ Win{1}}cut/X8/HL | |
| Zobrazenie jazyka | čínština/angličtina/ruština | |
| Monitor | 17" LCD | |
| Digitálny odčítací displej | DRO os XY (5μm) | |
| CNC inštruktáž | Štandardný ISO kód | |
| Typ prevodovky | USB/LAN | |
